——天功測控一發雙收干孔換能器及聲波測試儀應用于巨型高壩——錦屏一級水電站

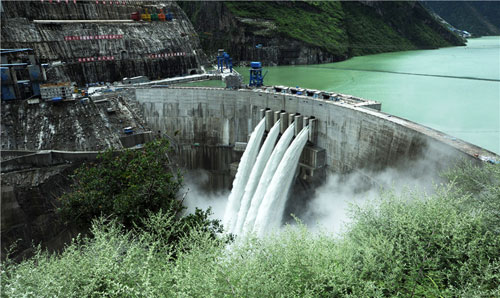

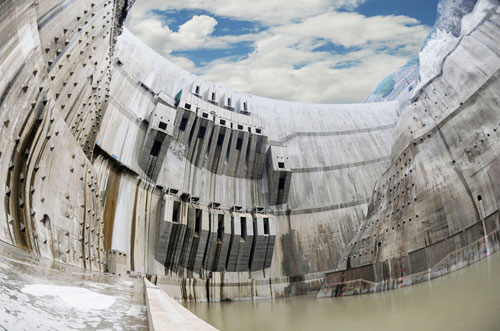

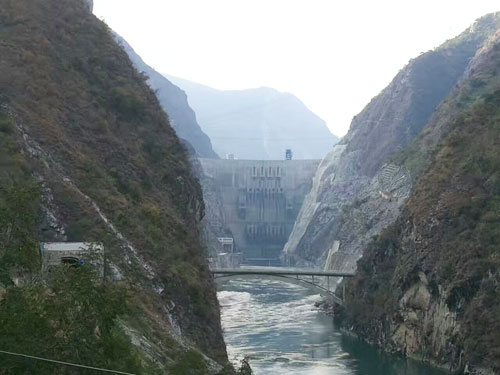

       “巨型高壩”——錦屏一級水電站混凝土雙曲拱壩壩高305m，位于四川省涼山彝族自治州鹽源縣和木里縣境內，是四川省境內裝機規模巨大的水電工程。

       湖南天功測控小編特意扒了扒錦屏一級水電站的建設技術難度及地形地貌： 錦屏一級水電站地形地質條件復雜，河谷深切，而且岸坡陡峻，相對高差達1500～2000m；且?guī)r體卸荷強烈，左岸深部裂縫發育；地應力高，主應力高達20～30MPa，右岸地下水活躍；壩基發育數條規模較大的斷層軟弱結構面，地質條件兩岸不對稱，存在嚴重地質缺陷。據了解，左岸高陡邊坡變形拉裂體實施了"深埋混凝土抗剪結構+錨固系統+立體排水"的綜合治理措施，在壩基實施了混凝土墊座、混凝土置換網格及固結灌漿等工程措施，對地下洞室群圍巖實施了系統支護、缺陷加固、開挖及支護時序控制、固結灌漿等綜合控制措施。

       扒完錦屏水電站的建設環境，小編不禁要感嘆“建設錦屏水站難，難于上青天”。僅建設工期就持續了9年3個月，可想而知建設錦屏水電站的難度有多大，建設該水電站的工程專家及工程師們頂著巨大壓力。

       由于錦屏水電站壩址區地質條件相當惡劣，在對水電站壩基、混凝土墊座及混凝土置換網格、固結灌漿時對混凝土的密實度、孔道密度有比較高的要求，洞室群巖實支護、開挖，需對地質構造判斷準確無誤，如此聲勢浩大的工程項目，絲毫容不得半點馬虎。

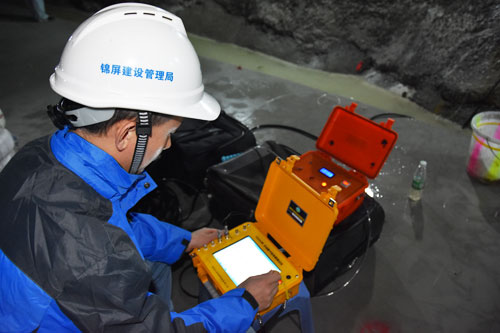

天功測控技術人員正在調試聲波檢測儀檢測系統

       湖南天功測控憑借自身技術實力，有幸參與錦屏水電站壩基、混凝土墊座及混凝土置換網格、固結灌漿等工程檢測。該項目檢測，天功測控采用的TGM-G301型聲波檢測儀及TGM-1F2S(G)型一發雙收干孔聲波測井換能器進行實地檢測。

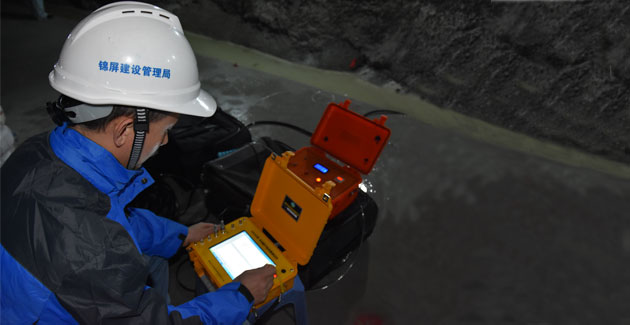

天功測控技術人員正在調試設備

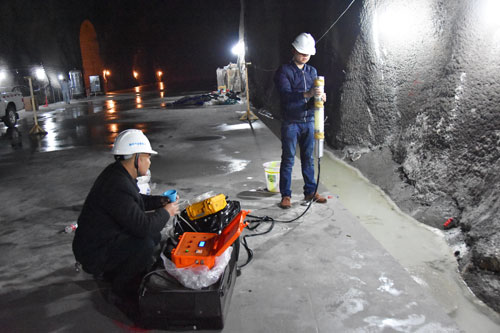

       在錦屏水電站檢測中，湖南天功測控TGM-G301型聲波檢測儀與TGM-1F2S(G)型一發雙收干孔聲波測井換能器可以堪稱說是一對完美搭檔。TGM-1F2S(G)型一發雙收干孔聲波測井換能器是一款自循環充水耦合式測井換能器，適合洞室群巖石/堤壩做無水測試，測井換能器采用膠囊式注水耦合，膠囊中的水循環使用，一瓶飲用水的水量就可以完成多個孔的測試，像錦屏水電站這么大的工程，采用TGM-1F2S(G)型一發雙收干孔聲波測井換能器可以避免人工反復注水，提高工作效率。而TGM-G301型聲波檢測儀正好也合適在洞室群、地質結構復雜的巖室圈、礦井這樣的測試環境下測試，該儀器不僅集成化程度高，惡劣環境下產品應用受到的局限小，且通道放大倍速可獨立調節。下圖是天功測控技術團隊在錦屏水電站現場測試。

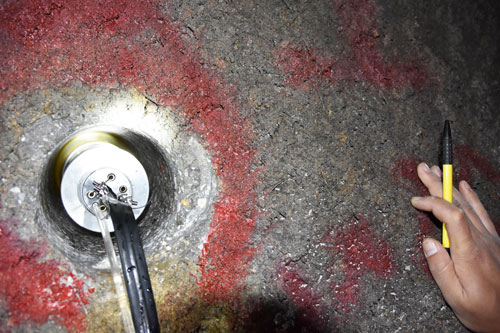

干孔注水

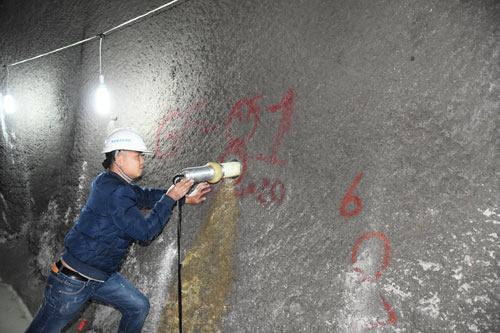

天功測控技術團隊正在測水電站混凝土的密實度
